- Material: Hierro dúctil ASTM A-536 GRADO – 65-45-12
- Codo fabricado de acuerdo a norma NTP ISO 2531
- Cada codo es sometido en fabrica a control de Estanqueidad según norma ISO 2531.*
- A pedido: Bridas tipo ANSI B 16.1. *
- Acabado con pintura epóxico a 250 micras de espesor.*
- A pedido: Recubrimiento bituminosa a 100 micras de espesor o rojo óxido para aguas residuales. *

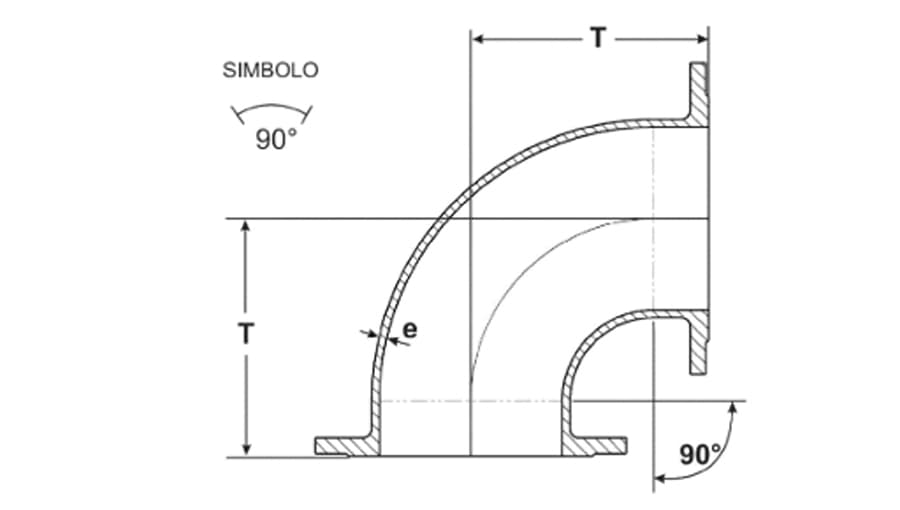

| DN (mm) | e | T |
| 11.5º | 22.5º | 45º | 90º |
| 50 | 7,0 | 109 | 104 | 150 | 150 |
| 80 | 7,0 | 113 | 105 | 130 | 165 |
| 100 | 7,2 | 115 | 110 | 140 | 180 |
| 150 | 7,8 | 113 | 109 | 160 | 220 |
| 200 | 8,4 | 132 | 131 | 180 | 260 |
| 250 | 9,0 | 152 | 167 | 245 | 350 |
| 300 | 9,6 | 156 | 175 | 275 | 400 |
| 350 | 10,2 | 191 | 215 | 300 | 450 |
| 400 | 10,8 | 205 | 239 | 325 | 500 |
| 450 | 11,4 | – | – | 350 | 550 |
| 500 | 12,0 | 233 | 272 | 375 | 600 |
| 600 | 13,2 | 274 | 320 | 425 | 700 |
| 700 | 14,4 | 230 | 300 | 480 | 800 |
| 800 | 15,6 | 255 | 335 | 530 | 900 |
| 900 | 16,8 | 280 | 375 | 580 | 1000 |
| 1000 | 18,8 | 310 | 410 | 630 | 1100 |
| 1100 | 19,2 | – | – | 695 | Consultar |
| 1200 | 20,4 | – | 485 | 750 | 1355 |
| 1400 | 22,8 | – | 524 | 775 | – |
