La tee acerrojada para tubería de HD está fabricada en hierro dúctil, con sistema acerrojado, conforme a la norma ISO 2531 Clase K-14. Este sistema es para usar en terrenos inestables y arenosos.
Características:
- Hierro dúctil ISO 1083 grado 500-7 o ASTM A-536 grado 65-45-12.
- Tees con sistema acerrojado fabricadas de acuerdo con la norma ISO 2531 Clase K-14.
- Cada tee se somete en fábrica a control de estanqueidad según la norma ISO 2531.
- Anillo de jebe tipo TYTON, de material EPDM, según las normas ISO 4633 y NSF B 6920.
- Recubrimiento epóxico de 250 micras de espesor de acuerdo con el proyecto, o rojo óxido para aguas residuales.
- Pernos y tuercas roscados de acero ASTM A449 cincados B633, con prueba salina ASTM B-117-73 superior a 1000 horas.
- Tensores y tuercas de alta resistencia según la norma AWWA/ANSI C111/A21.11, con rendimiento mínimo de 45,000 PSI y resistencia a la tracción de 60,000 PSI.
- Uso en terrenos inestables y arenosos.
A pedido:
- Tensores y tuercas de SS316.

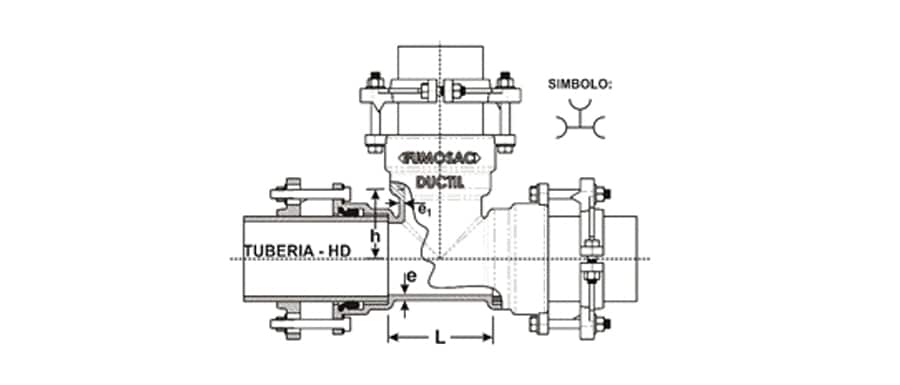

Medidas en milímetros.
| Cuerpo | Derivación | ||||
| DN | e | L | DN | e1 | H |
| 60 | 7 | 145 | 60 | 7 | 70 |
| 80 | 7 | 170 | 80 | 7 | 85 |
| 100 | 7.2 | 145 | 60 | 7.2 | 90 |
| 100 | 7.2 | 170 | 80 | 7.2 | 95 |
| 100 | 7.2 | 190 | 100 | 7.2 | 95 |
| 150 | 7.8 | 170 | 80 | 7 | 120 |
| 150 | 7.8 | 195 | 100 | 7.2 | 120 |
| 150 | 7.8 | 255 | 150 | 7.8 | 125 |
| 200 | 8.4 | 175 | 80 | 7 | 145 |
| 200 | 8.4 | 200 | 100 | 7.2 | 145 |
| 200 | 8.4 | 255 | 150 | 7.8 | 150 |
| 200 | 8.4 | 315 | 200 | 8.4 | 155 |
| 250 | 9 | 200 | 100 | 7.2 | 170 |
| 250 | 9 | 315 | 200 | 8.4 | 180 |
| 250 | 9 | 375 | 250 | 9 | 190 |
| 300 | 9.6 | 205 | 100 | 7.2 | 195 |
| 300 | 9.6 | 320 | 200 | 8.4 | 205 |
| 300 | 9.6 | 435 | 300 | 9.6 | 220 |
| 350 | 10.2 | 205 | 100 | 7.2 | 220 |
| 350 | 10.2 | 325 | 200 | 8.4 | 230 |
| 350 | 10.2 | 495 | 350 | 10.2 | 250 |
| 400 | 10.8 | 210 | 100 | 7.2 | 245 |
| 400 | 10.8 | 325 | 200 | 8.4 | 255 |
| 400 | 10.8 | 560 | 400 | 10.8 | 280 |
| 500 | 12 | 215 | 100 | 7.2 | 295 |
| 500 | 12 | 330 | 200 | 8.4 | 305 |
| 500 | 12 | 565 | 400 | 10.8 | 330 |
| 600 | 13.2 | 340 | 200 | 8.4 | 355 |
| 600 | 13.2 | 570 | 400 | 10.8 | 380 |
| 600 | 13.2 | 800 | 500 | 12 | 565 |
