SUMINISTRO, INSTALACIÓN Y PUESTA EN SERVICIO DE CELDAS PRIMARIAS DE MEDIA TENSIÓN, A PRUEBA DE ARCO INTERNO

Ingeniería EléctricaEd. Digital
Imagen5
Personal involucrado para realizar todas las obras, pruebas y puesta en servicio

Tenemos el agrado de presentarles, de forma sucinta, los alcances de un contrato de suministro y montaje, pruebas y puesta en servicio, de un grupo de celdas METAL CLAD A PRUEBA DE ARCO INTERNO instaladas en una importante SUBESTACIÓN ELÉCTRICA del norte de nuestro país. Se incluyó el tendido y conexionado del cable alimentador desde un transformador de potencia existente, así como el suministro y montaje de una transformador ZIGZAG. Fecha de ejecución: mayo 2026.

CARACTERÍSTICAS GENERALES DE LAS CELDAS SUMINISTRADAS

País de procedenciaPERÚ
Tensión nominal24 kV
Corriente nominal2500 A
Capacidad contra arco interno31.5 kA
Normas de fabricaciónIEC 62271-200
Clasificación según Normas IECAFLR-PM
MontajeInterior
Grado de protección IECIP30
Grado de protección ambiental IEC2
Protección contra arco internoSI
Barras colectorasCobre, 2500 A, 31.5 kA
Pasa barras entre celdasSI

Compartimentación: Cada celda tendrá 4 compartimientos

Compartimiento para terminales de llegada y transformadores de corriente y tensión; compartimiento del interruptor; compartimiento de barras colectoras y compartimiento de baja tensión para los instrumentos de medida y protección.

Breve descripción de los elementos principales

a) en la celda de llegada (aparatos principales)

  • Un Interruptor automático, 2500 A, 31.5 kA, extraíble instalado en contenedor propio, mando motorizado, bobinas de cierre y apertura. Mando sin necesidad de abrir la puerta.
  • 3 Transformadore de corriente.
  • 3 transformadores de tensión extraíbles.
  • Un relé funciones 50/51; 50N/51N; 50AF; 27/59; 59N; BCU.
  • Un medidor Multifunción.
  • Fibra óptica para la detección temprana de arcos internos en cada compartimiento.

b) en cada celda de salida (aparatos principales)

reporte de obra 1

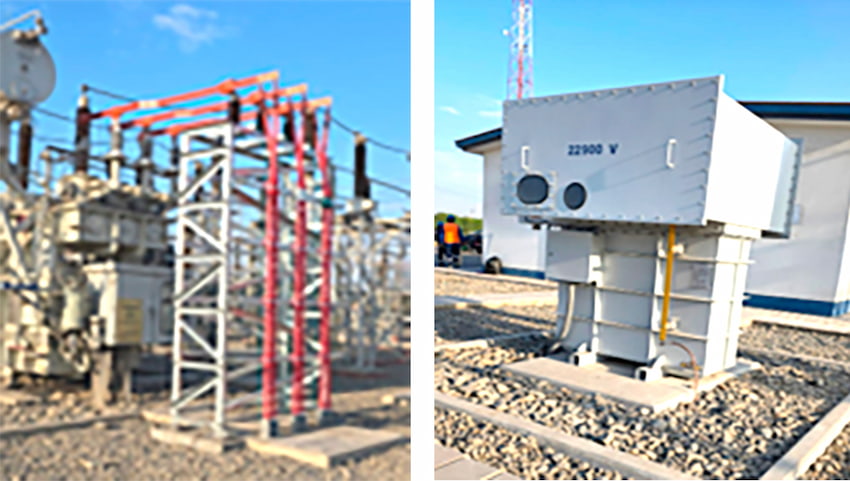

Izquierda: Cables de conexión a barras del transformador de potencia | Derecha: Transformador
zigzag
  • Un Interruptor automático, 1250 A, 31.5 kA, extraíble instalado en contenedor propio, mando motorizado, bobinas de cierre y apertura. Mando sin necesidad de abrir la puerta.
  • 3 Transformadores de corriente.
  • Un relé funciones 50/51; 50N/51N; 50AF; 27/59; 59N; BCU.
  • Un medidor Multifunción.
  • Fibra óptica para la detección temprana de arcos internos en cada compartimiento.

PRUEBAS FAT

Concluida la fabricación de las celdas se sometieron a los siguientes controles de calidad general y pruebas de rutina de acuerdo a las normas IEC 62271-200

  1. Verificación externa: a) comprobación de medidas, b) comprobación de pintura y espesor exigido;
  2. Comprobación del metrado y características de cada componente de a acuerdo a las especificaciones del contrato
  3. Prueba de tensión aplicada, 50 KV durante un minuto
  4. Prueba de funcionamiento sin carga del interruptor relés y medidores

INSTALACIÓN

Imagen3

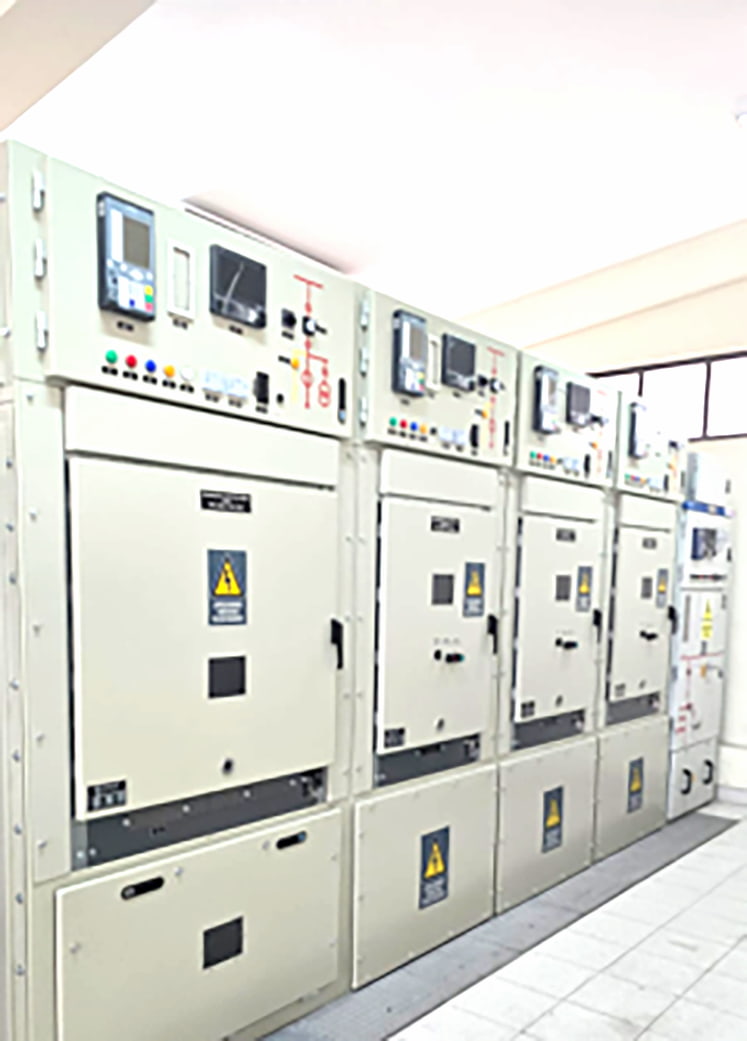

Celdas instaladas

Para la conexión de las celdas al transformador existente el contrato exigía que estas operaciones se realicen durante un corte general del servicio de 8 horas. Previamente se realizaron los siguientes trabajos

  1. Tendido del cable alimentador
  2. Instalación de las celdas en el lugar habilitado por la empresa contratante

PRUEBAS SAT

Concluidas las instalaciones se realizaron las siguientes pruebas de campo.

a) Del cable alimentador

  • Pruebas de resistencia de aislamiento.
  • Prueba VLF (Very Low Frequency)

b) De las celdas

Imagen4
Durante las pruebas SAT
  • Prueba de resistencia de aislamiento celda
  • Prueba de resistencia de contacto de la barra
  • Prueba de resistencia contacto del interruptor
  • Prueba de factor de disipación dieléctrica del interruptor
  • Tiempo de operación del interruptor
  • Pruebas eléctricas a los transformadores de instrumentación
  • Pruebas de operatividad de la celda
  • Pruebas de relé de protección

c) Equipos de Prueba

  • Megometro, VIOLA TD VLF, CPC100+TD1, CMC356

OPERACIONES DURANTE EL CORTE

El tiempo para las operaciones conexiones de los terminales de cables (2 por fase) a las barras de conexión a los bushings del transformador de potencia nos demandó un alto nivel de coordinaciones . Se inició a las 7:00 am y concluímos exitosamente a la hora prevista recibiendo las felicitaciones de los inspectores del la entidad.
